Cos'è una pompa a diaframma ad aria, e come funziona?

Impianti di pompe a spostamento positivo che eseguono il ciclo di aspirazione-compressione grazie al doppio diaframma e alla valvola dell'aria direzionale azionata da aria compressa. Non essendo presenti motori elettrici, non creano sorgenti di scintille; il flusso d'aria e la portata d'aria possono essere regolati per controllare facilmente il flusso di pompaggio e la pressione di uscita. Nel design Ruby, il controllo completo del flusso d'aria e la nuova geometria della valvola offrono un f...

Per quali fluidi e settori è indicato, come si effettua la scelta dei materiali?

Viskoz, contenente particelle, corrosive o basate su solventi; è ampiamente utilizzato in operazioni come trasferimento, circolazione, riempimento e dosaggio. Corpo e parti in contatto con il liquido sono adatti per sostanze chimiche corrosive quando si sceglie PP o PVDF, e per applicazioni di solventi e alimentari quando si sceglie alluminio o acciaio inossidabile AISI 316. La serie conduttiva è preferita per un utilizzo sicuro in atmosfere esplosive; nei processi alimentari, le superfici di...

Qual è la differenza principale delle pompe a diaframma Ruby?

Gelişmiş bileşik PTFE diyafram, merkez delik gerektirmeyen yapısıyla potansiyel sızıntı yollarını ortadan kaldırır ve devir başına daha büyük yer değiştirme sağlayarak performansı artırır. Yeni nesil hava valfi, yağsız çalışmada bile ekonomik hava tüketimiyle yüksek basınç/kapasite dengesi sunar; düşük buz bariyeri seviyeleri ve opsiyonel anti-icing koruyucuları soğuk koşullarda sürekliliği güçlendirir. Kapalı ve kompakt tasarım ise kirli ortamlarda güvenilirliği yükseltir.

Come è l'efficienza del lavoro, l'aspirazione e l'uso del subacqueo?

Ruby diaphragm pumps exhibit powerful self-priming performance with automatic priming feature; they can tolerate short periods of dry running, but continuous dry running should be avoided to protect diaphragm life. Submersible type support is provided with appropriate material and sealing configuration; as the flow direction of the manifold can be easily reversed in the field, it is also practical for easy installation.

Come sono ridotte le esigenze di manutenzione e i costi operativi?

I diaframmi compositi in PTFE offrono una lunga durata e facilità di smontaggio-smontaggio senza attrezzi; la progettazione del diaframma con pistone interno/esterno incorporato e un percorso idraulico semplificato riducono la necessità di pezzi di ricambio. L'alimentazione dell'aria asciutta e pulita non richiede manutenzione intensiva oltre alla corretta regolazione con il filtro-regolatore e al controllo visivo periodico della valvola/diaframma; ciò riduce significativamente i costi di arr...

Come si fa la selezione di corrente e pressione, a cosa bisogna fare attenzione durante l'applicazione?

Gerekli basınç ve debiye göre kompresör kapasitesi belirlenir; çıkış basıncı hava regülatörüyle, debi ise hava tüketimi ve strok hızıyla ayarlanır. Yüksek viskozite veya partikül içeren akışkanlarda daha geniş geçiş alanı ve uygun diyafram/çekvalf seçimi yapılmalı, düşük sıcaklıklarda buzlanma riskine karşı kuru hava veya buz çözme önlemleri uygulanmalıdır. Kimyasal uyumluluk, sıcaklık-basınç sınırları ve iletkenlik gereksinimleri doğrulandıktan sonra Ruby konfigürasyonu hızla devreye alınabi...

Pompe a Membrana Pneumatiche | Ekin Endüstriyel

Prodotti per il Trasferimento di Fluidi / Pompe a membrana a diaframma

Pompe a diaframma ad aria compressa Le pompe a diaframma ad aria compressa funzionano in base al principio di pressione e aspirazione e sono utilizzate in vari settori industriali per scopi diversi. Il processo di azionamento avviene senza motore elettrico ma solo con aria compressa. Le pompe a diaframma funzionano secondo un principio simile a un pompiere. Le pompe a diaframma ad aria compressa sono azionate non da un motore elettrico ma da aria compressa. Funzionano collegando un compressore di capacità adeguata alla linea dell'aria, in base alla capacità di flusso della pompa e alla pressione richiesta dalle condizioni operative. Le pompe a diaframma ad aria compressa hanno la caratteristica di non essere infiammabili (ex-proof) poiché non funzionano con l'elettricità. Per questo motivo sono spesso scelte per il trasferimento di carburanti, solventi e molti altri fluidi infiammabili e combustibili. Oltre alla capacità di aspirazione profonda e al funzionamento a secco (anche se la durata del diaframma si accorcia), le pompe offrono la possibilità di regolare facilmente il flusso e la pressione di pompaggio. Per questi motivi, le pompe ad aria compressa possono essere utilizzate in molte industrie per una vasta gamma di applicazioni come il trasferimento, la circolazione, il riempimento, il dosaggio e altro ancora.

Informazioni Generali

Aree di Utilizzo

Modulo di Preventivo

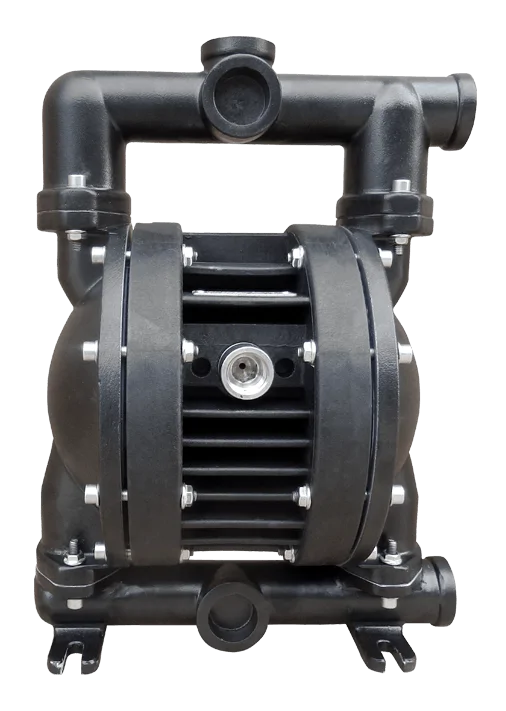

POMPE A MEMBRANA RUBY
Le pompe a membrana Ruby, grazie al design innovativo nella linea di pompaggio, offrono prestazioni di pompaggio più potenti. Il design aggiornato consente l'uso di altri materiali nei componenti idraulici senza compromettere l'efficienza della pressione. Uno dei vantaggi più importanti di questo nuovo design è la capacità di offrire elevate prestazioni in condizioni più economiche. La membrana composita avanzata offre una maggiore escursione per giro, garantendo prestazioni superiori. Inoltre, la facilità di installazione, la facilità di manutenzione e la durata maggiore contribuiscono a ridurre i costi operativi.

CARATTERISTICHE

•Materiali alternativi: PP, PVDF, alluminio e acciaio inossidabile AISI 316

•Utilizzabile in ambienti a rischio di esplosione (serie conduttiva)

•Design ecologico

•Consumo di aria economico

•Alta efficienza pressione/capacità

•Funzionamento senza olio

•Bassa formazione di ghiaccio, quasi zero contro l'usura e basso livello di barriera contro il ghiaccio in eccesso

•Possibilità di utilizzare protezioni aggiuntive contro il ghiaccio

•Nuovo design della valvola dell'aria

•Passaggio dell'aria completamente controllato

•Facile aspirazione e rimontaggio

•Facilità di trasporto

•Membrane di nuova generazione con pistone interno/esterno integrato

•Membrane PTFE di nuova generazione (composito) per una durata operativa prolungata

•Utilizzo a immersione possibile

•Possibilità di utilizzo in ambienti sporchi grazie al design chiuso

•Facilità di invertire la direzione di ingresso (inversione del collettore) in modo semplice

•Aspirazione automatica

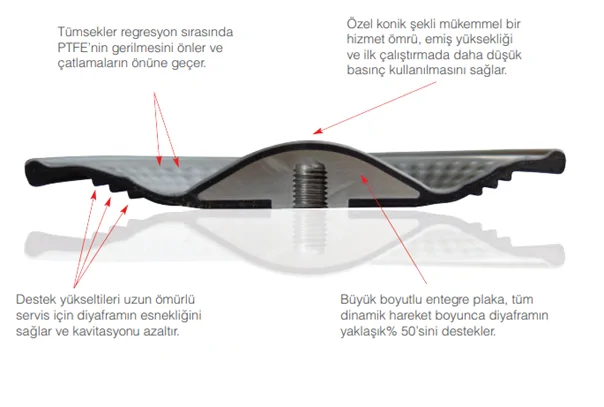

CARATTERISTICHE AVANZATE DELLA MEMBRANA COMPOSITA

•Facile installazione e manutenzione

•Eccezionale durata

•Riduzione dei costi di inventario

•Prestazioni migliorate

•Maggiore escursione per giro

•Eliminazione dei potenziali punti di perdita grazie all'assenza di fori centrali

•Non necessita di assicurazione sull'asse principale

•Facilmente smontabile e rimontabile senza l'uso di attrezzi
