I bollitori tubolari hanno, oltre alla resistenza al calore e alla pressione, un altro importante vantaggio che consiste nella varietà di sottotipi utilizzabili in vari processi. I bollitori tubolari, composti da corpo, tubo interno e, quando necessario, lamelle, possono essere prodotti in modo orizzontale o verticale a seconda dell'applicazione. Questo rappresenta un altro vantaggio dei bollitori tubolari, consentendo loro di adattarsi a diversi ambienti.
Scambiatori di calore personalizzati
Gli scambiatori di calore tubolari sono una classe di scambiatori di calore personalizzabili per soddisfare tutte le esigenze di processo.
Nelle applicazioni di trasferimento di calore, spesso è necessario fornire soluzioni diverse per processi diversi. Dopo aver acquisito i dettagli del processo e identificato le esigenze in base a tali dettagli, gli scambiatori di calore tubolari specializzati per quel processo vengono progettati da ingegneri specializzati e viene elaborato un disegno schematizzato. Dopo aver effettuato controlli sul disegno schematizzato per confermare l'assenza di problemi dimensionali, vengono prodotti i disegni di produzione.
Gli scambiatori di calore approvati nei disegni di produzione sono progettati per quel particolare processo e sono spesso unici nel loro genere. Dopo la produzione, gli scambiatori possono essere isolati per ridurre al minimo le perdite di calore all'esterno, in base alle richieste del cliente. Non esiste un limite di capacità per la produzione di scambiatori tubolari. Gli scambiatori possono essere collegati in serie o parallelo per formare più gruppi aumentando la capacità.
Ekin Endüstriyel, con la sua esperienza nella fornitura di impianti ad alta capacità come impianti petrolchimici e centrali energetiche, è una delle principali aziende del settore.
Per soddisfare le esigenze del processo, vengono utilizzati i seguenti materiali nella produzione di scambiatori tubolari:
- ST37
- ST35.8
- AISI304
- AISI316
- Rame
- Titanio
- Bafon
Scambiatori di calore tubolari igienici
Una delle aree in cui vengono utilizzati gli scambiatori di calore tubolari è nelle applicazioni alimentari e chimiche dove l'igiene è importante.
In alcune applicazioni alimentari e chimiche, il trasferimento di calore avviene a temperature o pressioni molto alte. Poiché le guarnizioni degli scambiatori a piastre non possono resistere alle temperature e pressioni menzionate, negli scambiatori di calore tubolari sono preferibili per tali applicazioni.
Gli scambiatori di calore tubolari pieghevoli e completamente igienici sviluppati dagli ingegneri del MIT per tali applicazioni possono resistere a temperature fino a 350°C. Anche le saldature in questi scambiatori vengono eseguite in modo estremamente preciso per garantire una superficie di flusso completamente liscia.
Nella fabbrica di produzione del MIT, tali saldature vengono eseguite da saldatori certificati e sono esaminate da ingegneri esperti all'interno di un processo di controllo qualità a 3 fasi. Gli ingegneri del MIT specializzati nei processi di trattamento alimentare considerano numerosi fattori durante la progettazione per offrire le soluzioni più adatte al processo, tenendo conto di variabili come capacità, spazio e tipo di alimenti da trattare.
Nelle applicazioni ad alta pressione, fattori come lo spessore del materiale, le tecnologie di saldatura sono altrettanto importanti dei calcoli di capacità. Pertanto, ogni scambiatore prodotto da Ekin Endüstriyel viene testato per 72 ore a una pressione pari al 150% della pressione operativa normale e solo gli scambiatori che superano con successo questo test vengono spediti per l'uso.
Scambiatori di calore per piscine in acciaio inossidabile e titanio
Gli scambiatori di calore per piscine MIT tubolari possono essere utilizzati in una vasta gamma di sistemi, come sistemi di riscaldamento di piscine solari o sistemi di riscaldamento di piscine con scaldabagni.
Gli scambiatori di calore per piscine del MIT garantiscono la lunga durata di tutti gli elementi di sistema. Proteggono e preservano i sistemi di riscaldamento impedendo il contatto diretto dei sistemi solari o di caldaie e di piscine con cloro, sale e altri prodotti chimici, svolgendo un ruolo importante nella continuità dell'applicazione e preservando l'integrità del sistema.
Gli ingegneri di progettazione di Ekin Endüstriyel sviluppano gli scambiatori di calore per piscine MIT in modo innovativo. Grazie ai loro design a spirale e a tubi avvitati, questi prodotti innovativi offrono un trasferimento di calore molto più efficiente rispetto ai modelli tradizionali. Gli scambiatori di calore per piscine MIT coprono una vasta gamma di capacità e sono progettati per offrire soluzioni su misura per diverse esigenze. Questi scambiatori sono fondamentali per applicazioni come piscine, spa e simili.
Caratteristiche:
- Alta efficienza di trasferimento del calore
- Flusso rapido grazie a tubi lisci e morbidi
- Design compatto e avanzato
- Ampia gamma di applicazioni
- Diverse e ampie dimensioni di capacità
Gli scambiatori di calore per piscine MIT sono costruiti con gusci esterni pressurizzati e tubi interni scanalati, garantendo un flusso elevato all'interno dello scambiatore e allo stesso tempo rendendolo più resistente, efficiente ed economico.
Gli scambiatori di calore per piscine MIT di Ekin Endüstriyel, grazie alla loro ampia gamma di capacità, possono essere utilizzati in diverse applicazioni, dai piccoli impianti di spa alle piscine olimpioniche. Gli scambiatori di calore per piscine MIT, che vanno da 15 kW a 1750 kW, offrono soluzioni competitive e adattabili a diverse esigenze.
Vantaggi degli scambiatori di calore per piscine
- Efficienza fino a 10000 W/m² °C (5-6 volte più efficiente rispetto agli scambiatori tradizionali)
- Design compatto (occupa solo l'1/10 dello spazio rispetto agli scambiatori tradizionali)
- Resistenza alla corrosione con acciaio inossidabile e/o titanio
- Design di connessioni non invasivo
- Conformità con gli Standard ASME VIII-1
- Facilità di montaggio e durabilità
I corpi e i tubi degli scambiatori di calore MIT sono progettati per funzionare sotto una temperatura di 205°C e una pressione di 1.3 MPa. Il corpo è realizzato in AISI 316L o titanio, mentre i tubi e i collegamenti sono realizzati in materiali come AISI 316L, AISI 304 o titanio, selezionabili in base alle condizioni di funzionamento e alla quantità di cloro presente.
Principio di funzionamento degli scambiatori di calore tubolariBYDS Scambiatore di calore per olio
- Gli scambiatori di calore per piscine MIT trasferiscono il calore proveniente dal riscaldatore/scaldabagno all'acqua della piscina
- Gli scambiatori di calore per piscine MIT mantengono separati il sistema e la piscina per evitare il passaggio di cloro e altri prodotti chimici dal sistema alla piscina
- Gli scambiatori di calore per piscine MIT trasferiscono il calore dall'acqua calda proveniente dalla fonte di calore all'acqua fredda della piscina e riportano nuovamente l'acqua raffreddata per essere riscaldata dalla fonte di calore
- Gli scambiatori di calore per piscine MIT proteggono il sistema da sostanze dannose tenendole lontane dal sistema e garantendo la salute e la longevità della piscina
- Gli scambiatori di calore per piscine MIT possono essere progettati in base alle dimensioni del riscaldatore o della piscina e in base al sistema in uso
BYDS Scambiatore di calore per olio
I tubi di rame alette utilizzati negli scambiatori di calore per olio BYDS hanno uno spessore di parete di 1,2 mm e un diametro di 16 mm. Questi prodotti, che sono adatti per lavorare a una temperatura massima di 140 gradi e una pressione massima di 9 bar, possono essere migliorati per funzionare a valori specializzati. Ci sono 24 diversi sottomodelli con una capacità che varia da 18.100 kcal/h a 371.000 kcal/h.
- Materiale del tubo esterno: ST 35.8
- Materiale del tubo interno: Rame
- Coperchi: Fuso
BYDY Scambiatore di calore per olio
I tubi di rame utilizzati negli scambiatori di calore per olio BYDY hanno uno spessore di parete di 0,6 mm e un diametro di 9,52 mm. Questi prodotti sono adatti per lavorare a una temperatura massima di 120 gradi e una pressione massima di 6 bar, con 9 diversi sottomodelli che coprono una capacità che va da 60 lt/min a 1200 lt/min.
- Materiale del tubo interno: Rame
- Materiale del tubo esterno: ST 35.8
- Coperchi: Fuso
Scambiatori di calore tubolari: Nei sistemi di trasferimento termico industriali
Gli scambiatori di calore tubolari hanno una vasta applicazione come elementi fondamentali nei processi industriali di trasferimento di calore. Questi scambiatori di calore, che promuovono l'efficienza energetica e ottimizzano i processi sostenibili, sono indispensabili nei settori come chimica, energia, alimentare e HVAC. Questo articolo fornisce una prospettiva ampia, dall'ideazione al design, dalla selezione dei materiali alla promozione dell'efficienza energetica, dai design e miglioramenti innovativi all'installazione e alla guida alla manutenzione, all'analisi dei costi e agli standard di conformità normativa.
Specifiche di progettazione dettagliate e selezione dei materiali

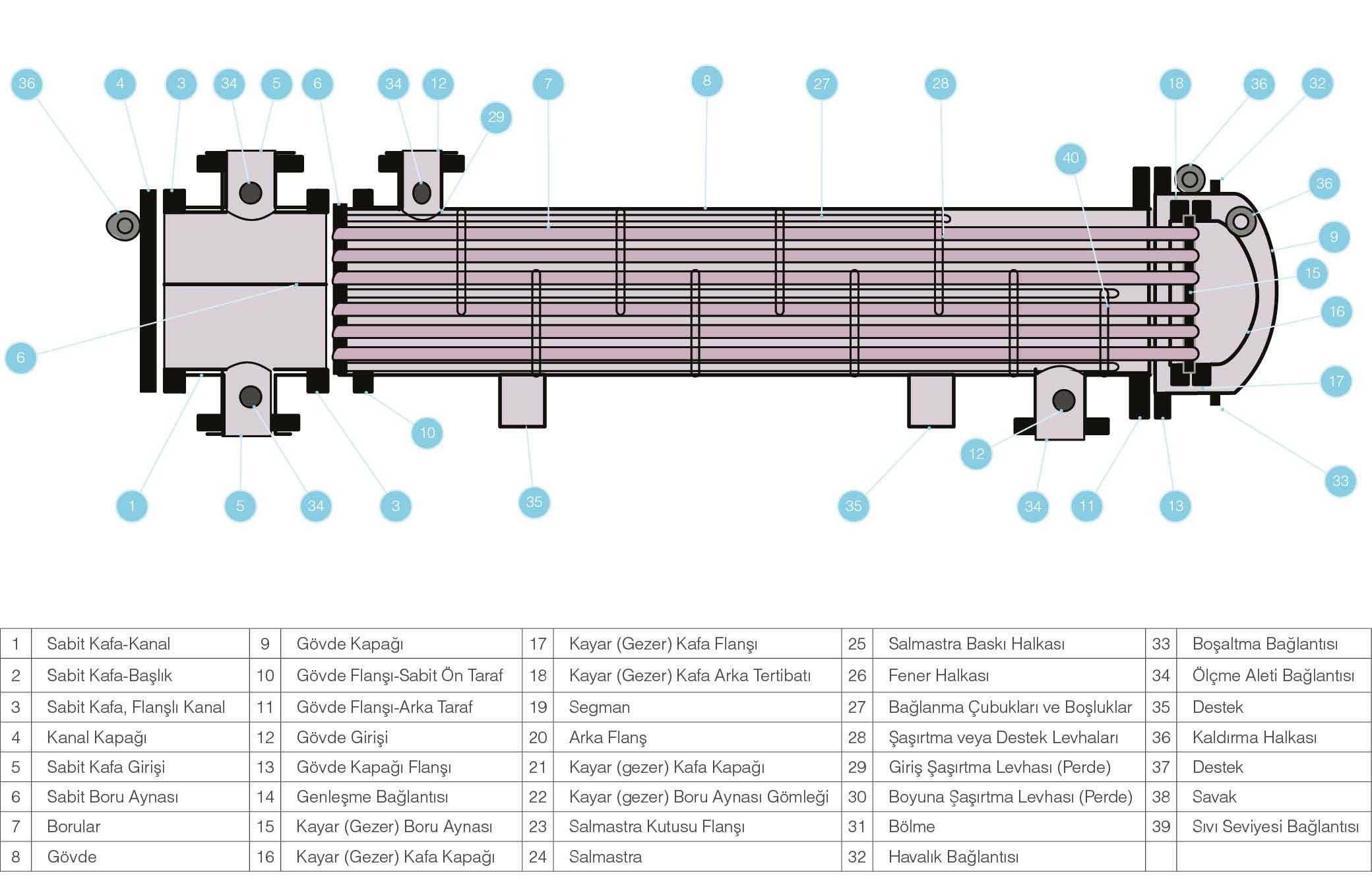

Componenti principali degli scambiatori di calore tubolari:
1- Fascio di tubi: i tubi disposti in varie configurazioni costituiscono la superficie principale di trasferimento del calore.
2- Testata e corpo: elementi strutturali che guidano l'ingresso e l'uscita dei fluidi. Il corpo protegge i tubi da agenti esterni, mentre la testata regola la distribuzione dei fluidi.
3- Flange e guarnizioni: componenti che garantiscono l'integrità del sistema e offrono proprietà di tenuta.
Selezione dei materiali e delle caratteristiche:
L'acciaio inossidabile, il rame, l'alluminio e il titanio sono materiali che offrono un'alta capacità di conduzione del calore e resistenza alla corrosione. Fattori come la resistenza alla temperatura e alla pressione sono determinanti nella scelta del materiale.
Principi di funzionamento e modelli di trasferimento del calore
Dinamiche del trasferimento del calore:
Controcorrente: garantisce il trasferimento del calore con il massimo rendimento. I fluidi si muovono in direzioni opposte.
Controcorrente e corrente incrociata: queste disposizioni, adatte per determinati processi, soddisfano esigenze diverse di trasferimento del calore.
Efficienza energetica e sostenibilità ambientale
Gli scambiatori di calore migliorano l'efficienza energetica e recuperano il calore residuo attraverso un consumo energetico ridotto. Dal punto di vista della sostenibilità ambientale, questi sistemi aiutano le aziende a ridurre le emissioni di carbonio.
Design innovativo e integrazione tecnologica
I sistemi di scambiatori di calore tubolari intelligenti dotati di sensori e dispositivi IoT monitorano e ottimizzano continuamente le prestazioni. Queste innovazioni garantiscono costi di manutenzione più bassi e una maggiore efficienza del sistema.
Analisi dei costi e impatti economici
Oltre ai costi iniziali di investimento e di gestione, gli scambiatori di calore tubolari offrono soluzioni economiche rispetto al rapporto costi-benefici con tempi di ritorno dell'investimento.
Conformità alle normative e agli standard
Conformità agli Standard ASME, PED, ISO e altri standard nazionali e internazionali garantiscono un utilizzo sicuro ed efficiente degli scambiatori di calore tubolari. La conformità con le normative ambientali plasmando gli standard di progettazione e operativi, aumenta la sicurezza industriale e le prestazioni.
Gli scambiatori di calore tubolari, essenziali per le strutture industriali, svolgono un ruolo chiave nell'efficienza energetica e nella sicurezza operativa. L'evoluzione delle tecnologie e delle scienze dei materiali consentirà a questi scambiatori di calore di essere utilizzati in modo ancora più efficiente, rimanendo pilastri fondamentali per le industrie del futuro.
Installazione degli scambiatori di calore tubolari: Passo dopo passo
Gli scambiatori di calore tubolari sono dispositivi termici cruciali che svolgono un ruolo critico nei processi industriali termici. Una corretta installazione influisce direttamente sull'efficienza, sul funzionamento e sulla durata di questi sistemi. Questo articolo fornisce una guida passo passo sull'installazione degli scambiatori di calore tubolari, affrontando le sfide comuni e offrendo soluzioni alle difficoltà che possono emergere.
Preparativi prima dell'installazione
Scelta del luogo:
Il luogo in cui verrà installato lo scambiatore dovrebbe essere ampio abbastanza per consentire un facile accesso alle operazioni di manutenzione e riparazione.
Si consiglia un luogo protetto dagli elementi, con il controllo della temperatura e dell'umidità.
Strumenti e attrezzature:
È necessario preparare in anticipo un set di chiavi, cacciaviti, pinze e strumenti di misura per l'installazione
