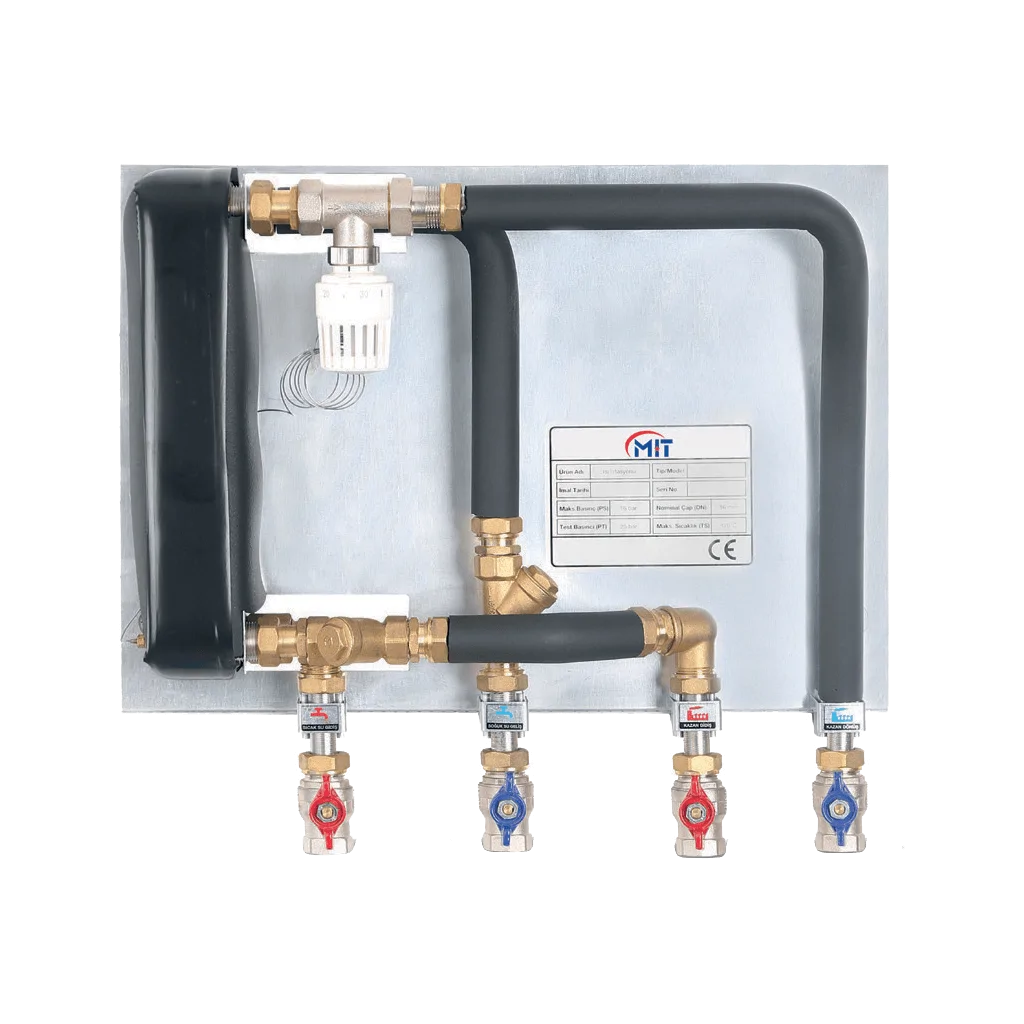

Stazioni di Ingresso Appartamento

Stazioni di ingresso appartamento Le stazioni di ingresso acqua calda MIT per appartamenti combinano l'economia fornita dai sistemi di riscaldamento centralizzato con la capacità di determinare in modo indipendente le condizioni di comfort dei sistemi individuali. Ciò consente di ridurre significativamente le spese energetiche e garantire un equilibrio equo nelle spese di combustibile dei sistemi centrali. Le stazioni di ingresso acqua calda MIT, montate all'ingresso dell'appartamento e alimentate direttamente dalla caldaia centrale, misurano anche le differenze di pressione nell'impianto di riscaldamento interno dell'appartamento. In questo modo, prevengono i problemi senza farli diventare più grandi. Periodo di comfort e utilizzo autonomo nei sistemi di riscaldamento centralizzato Con il regolamento sulla Performance Energetica degli Edifici (BEP), nei complessi residenziali con un gran numero di unità abitative indipendenti, i sistemi centrali sono diventati obbligatori. Le stazioni di ingresso acqua calda MIT consentono di distribuire il consumo totale di energia dei sistemi centrali ad alta efficienza energetica in base a diverse preferenze d'uso e quantità.

Informazioni Generali

Aree di Utilizzo

Modulo di Preventivo

Nelle stazioni di ingresso dell'acqua calda MIT non si trova il boiler nella sala caldaie, ma invece l'acqua calda sanitaria viene prodotta in unità scambiatrici all'ingresso dell'appartamento. Le stazioni di ingresso dell'appartamento sono composte da un compatto scambiatore di calore che fornisce acqua calda istantanea e da una valvola di controllo della pressione differenziale per garantire una distribuzione equilibrata dell'acqua tra gli scambiatori e i radiatori.

Nelle stazioni di ingresso dell'acqua calda dell'appartamento possono essere utilizzati diversi sistemi di controllo. I controlli vengono eseguiti sia attraverso elementi di controllo della pressione differenziale sia tramite valvole di controllo controllate da termostati programmabili a volontà.

Parametri Tecnici

Pressione Nominale: PN16
Temperatura dell'Acqua di Riscaldamento: Massimo 120°C
Pressione Minima dell'Acqua Fredda Domestica: Pmin=0,5 Bar
Materiale dello Scambiatore: Acciaio inossidabile AISI 316
Tubazioni: Acciaio inossidabile AISI 316
Perdita di Pressione del Circuito Primario: 25-35 Kpa

Vantaggi del Sistema della Stazione di Ingresso dell'Acqua Calda dell'Appartamento

Le stazioni di ingresso dell'acqua calda dell'MIT eliminano gli svantaggi dei sistemi in cui l'acqua calda sanitaria è prodotta centralmente con un boiler. Ad esempio, eliminano la necessità di avere un circuito di ricircolo dell'acqua calda, consentendo il risparmio di spazio per i boiler e le pompe e consentendo una diversa valorizzazione di tali spazi.

Vantaggi delle Stazioni di Ingresso dell'Appartamento

Sono utilizzabili tutti i tipi di combustibili o combinazioni utilizzati nei sistemi centralizzati.
Serve solo a tirare i tubi di scarico, di andata e di ritorno del riscaldamento e dell'acqua fredda.
L'acqua non viene immagazzinata ma viene prodotta istantaneamente all'occorrenza, eliminando il rischio di legionella.
Con la valvola di miscelazione termostatica l'acqua calda viene mantenuta alla temperatura impostata.
L'eccessivo riscaldamento nello scambiatore viene evitato grazie alla valvola termostatica.
Non ci sono rischi di cortocircuito e fughe di gas e la temperatura ambiente può essere regolata indipendentemente.
Essendo privi di manutenzione, i costi di servizio sono bassi.
Grazie al calormetro integrato, viene garantita una fatturazione equa tra gli appartamenti.
Il rischio di formazione di calcare e batteri è ridotto al minimo.
Può essere progettato, realizzato e prodotto su misura in base alle esigenze.

Punti di Risparmio Durante l'Investimento

Dai boiler e dai contatori
Dallo scambiatore
Dal contatore dell'acqua calda e dell'acqua fredda alimentato dalla stessa linea dell'acqua calda
Dalla tubazione impianto idraulico, dalle pompe di circolazione e dalle valvole a globo
Dalla valvola di bilanciamento e dal filtro, poiché sono inclusi nell'unità
Dalla mancanza di necessità di canna fumaria

Componenti Che Compongono la Stazione

Scambiatore
Lo scambiatore incluso nell'Unità Idrica fornisce il riscaldamento dell'acqua proveniente dalla sala caldaie centrale e l'acqua della rete idrica, consentendo di ottenere acqua calda sanitaria.

Gli scambiatori a piastre funzionano secondo il principio del trasferimento di calore tra due fluidi con differenza di temperatura. I fluidi che si riscaldano e si raffreddano sono separati completamente tra loro dalle piastre.

Nelle applicazioni delle stazioni di ingresso dell'acqua calda dell'appartamento, gli scambiatori a piastre sono l'elemento principale per la produzione di acqua calda.

Valvola di Miscelazione Termostatica

Assicura che l'acqua fredda proveniente dalla rete venga riscaldata nello scambiatore per garantire che l'acqua calda sanitaria prodotta raggiunga i rubinetti a una temperatura costante. Inoltre, poiché il valore della temperatura desiderata può essere regolato, l'acqua che raggiunge i rubinetti può essere mantenuta a una temperatura che non danneggi la pelle umana.

Inoltre, nei sistemi di riscaldamento a pavimento, poiché non si desidera che l'acqua calda proveniente dalla sala caldaie vada direttamente al circuito di riscaldamento a pavimento, la valvola di miscelazione termostatica garantisce che la temperatura sia stabilita al livello desiderato.

Calormetro
Calcola la perdita di calore dall'acqua calda proveniente dalla sala caldaie centrale e dall'acqua della rete nell'appartamento, calcola il consumo equo di combustibile in base alla quantità di utilizzo di ogni appartamento e consente la visualizzazione, la fatturazione e persino la limitazione dell'uso da un'unica centrale grazie al sistema M-BUS.

Termostato Ambiente
La valvola motorizzata all'interno della stazione è controllata mediante il termostato ambiente per garantire il raggiungimento della temperatura di comfort interna dell'appartamento. Grazie al controllo del termostato ambiente, il flusso dell'acqua calda proveniente dalla sala caldaie centrale viene regolato proporzionalmente e consente un ulteriore risparmio ed una maggiore facilità di utilizzo in un sistema già economico.

Valvola di Controllo della Pressione Differenziale (DP)
Utilizzata per controllare la pressione differenziale nella linea del radiatore. Tra i suoi compiti vi è anche quello di creare una pressione extra nella linea dell'acqua di consumo rispetto alla linea dello scambiatore quando è in uso, in modo da convogliare l'acqua di riscaldamento verso lo scambiatore. Attraverso il controllo di AP, questa valvola garantisce un funzionamento parallelo del circuito del radiatore e dello scambiatore. Inoltre, l'intero sistema viene bilanciato e le differenze di pressione tra i piani vengono eliminate.

Contatore dell'Acqua Fredda
Calcola l'uso dell'acqua proveniente dalla rete prima di essere indirizzata ai rubinetti e allo scambiatore, evitando la necessità di spazio aggiuntivo nell'impianto idraulico. Si ottiene un risparmio di spazio a terra, mantenendo la struttura compatta della stazione termica. La quantità d'uso può essere letta direttamente dal contatore e inoltre può essere letta o fatturata a distanza tramite il sistema M-BUS.

Gruppi Collettori
Prima che l'acqua calda proveniente dalla sala caldaie venga indirizzata al circuito di riscaldamento, viene separata con un collettore di mandata e ritorno per garantire la stessa pressione in tutti i radiatori dell'appartamento. L'inclusione dei gruppi collettori nella stazione di termica consente di risparmiare spazio eliminando l'ingombro nell'impianto di ingresso dell'appartamento.

Contenuto dell'Unità Standard

Lamiera di montaggio zincata o in acciaio inossidabile
Scambiatore a piastre
Valvola termostatica
Valvola di controllo della pressione differenziale (dP)
Valvole di deviazione

Attrezzature Aggiuntive Opzionali che Possono Essere Aggiunte al Progetto (su Richiesta)

Valvole di intercettazione
Filtro
Filtro all'ingresso dell'acqua della rete
Gruppi collettori
Termostati ambiente
Circuito di ricircolo dell'acqua calda e pompa
Valvola termostatica a 3 vie per il riscaldamento a pavimento
Pompa a controllo di frequenza
Linea di raffreddamento
Contatore di calore (calorimetro)
Contatore dell'acqua fredda
Armadio a cerniera
