Modelli di Valvole Farfalla
Le valvole farfalla sono disponibili nei nostri stock in due tipologie: a flangia wafer e lug. La caratteristica principale che differenzia queste due tipologie di valvole farfalla è il modo di connessione alle linee. Le valvole farfalla di tipo lug consentono di pulire, ispezionare e riparare la valvola senza dover chiudere completamente il sistema, poiché ogni flangia ha i propri bulloni. D'altra parte, le valvole farfalla di tipo wafer sono collegate alla flangia tramite delle spine, il che significa che non è possibile pulire, ispezionare o riparare la valvola senza chiudere completamente il sistema.
I Nostri Prodotti di Valvole Farfalla
- Tipo di Connessione: Wafer, Lug
- Nostri Tipi di Guarnizioni: EPDM-NBR-TEFLON - VITON
- Tipi di Palette: Nichel-AISI304 - AISI316 - Albero Teflon: AISI 420
- Nostri Tipi di Controllo Valvola: Pneumatico Attuato - Elettrico Attuato - Ingranaggi - A Leva
- Pressione Massima di Lavoro: 16 Bar

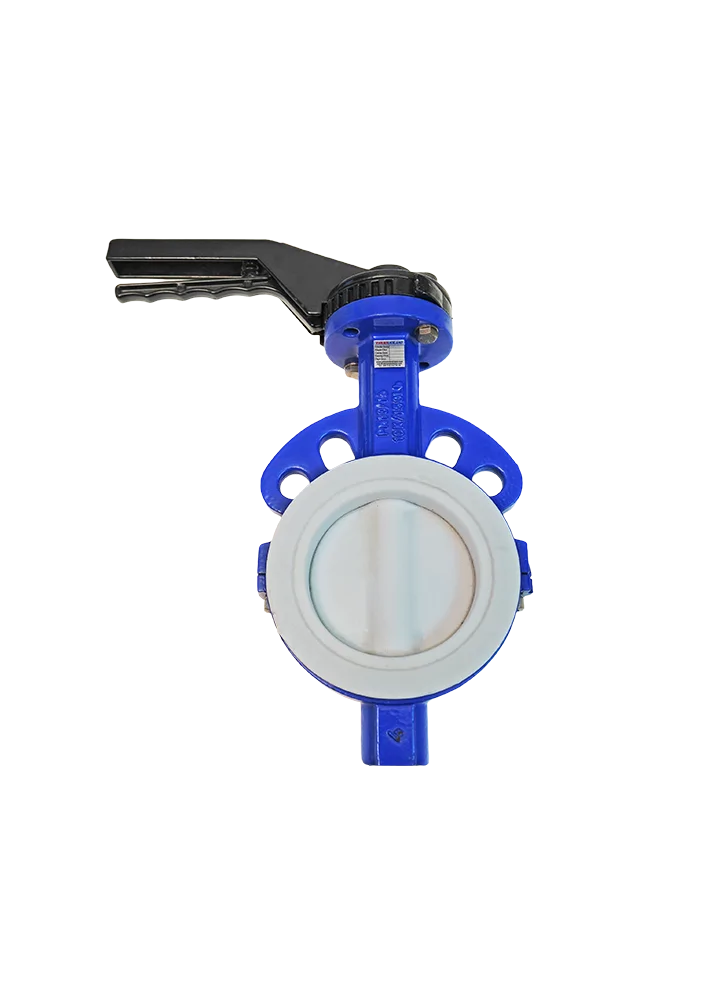

Valvola Farfalla in Teflon Truevalve
Albero: AISI 420
Guarnizione: PTFE
Materiale del Corpo: GGG40
Paletta: PTFE
Temperatura Massima di Lavoro: 180 °C
Pressione Massima di Lavoro: 16 Bar
Valvola Farfalla di Tipo Wafer Truevalve
Albero: AISI 420
Guarnizione: EPDM - NBR - VITON
Materiale del Corpo: GGG40 - GG25
Paletta: GGG40 - AISI304 - AISI316
Temperatura Massima di Lavoro: 120 °C
Pressione Massima di Lavoro: 16 Bar
Valvola Farfalla in Teflon con Guarnizione di Tipo Wafer Truevalve
Albero: AISI 420
Guarnizione: PTFE
Materiale del Corpo: GGG40 - GG25
Paletta: GGG40 - AISI304 - AISI316
Temperatura Massima di Lavoro: 180 °C
Pressione Massima di Lavoro: 16 Bar
Valvola Farfalla di Tipo Lug Truevalve
Albero: AISI 420
Guarnizione: PTFE - NBR - EPDM - VITON
Materiale del Corpo: GGG40 - GG25
Paletta: GGG40 - AISI304 - AISI316
Temperatura Massima di Lavoro: 120 °C
Pressione Massima di Lavoro: 16 Bar
Valvola Farfalla Truevalve con Doppia Flangia
Albero: AISI 420
Guarnizione: PTFE - NBR - EPDM - VITON
Materiale del Corpo: GGG40
Paletta: GGG40 - Acciaio Inox
Temperatura Massima di Lavoro: 120 °C
Pressione Massima di Lavoro: 16 Bar
Valvole Farfalla: Design, Funzionamento e Applicazioni
Le valvole farfalla sono una tipologia versatile di valvola utilizzata per il controllo del flusso nelle linee delle tubature. Devono il loro nome al design della loro cappelliera a forma di disco che ricorda un'ala di farfalla. Queste valvole sono spesso preferite in sistemi a bassa pressione e in tubature di grande diametro poiché possono essere aperte e chiuse rapidamente e hanno una struttura compatta.
Design e Principio di Funzionamento delle Valvole Farfalla
Le componenti fondamentali di una valvola farfalla includono un disco, un albero e un corpo. Il disco è un calotta che attraversa il centro della valvola e può ruotare attorno all'albero. Gli utenti regolano la posizione del disco nella sezione della tubatura facendo ruotare l'albero, il che aumenta o riduce l'area di passaggio del fluido.
Le valvole farfalla sono generalmente divise in due design principali:
Valvole Farfalla Centrali: il disco è posizionato simmetricamente lungo l'albero. Questo design è adatto per un uso generale ma potrebbe non essere ideale per applicazioni ad alta prestazione.
Valvole Farfalla Eccentriche: il disco è collegato all'albero in modo eccentrico. Questo design fornisce una minore usura e maggiore resistenza ed è adatto per applicazioni ad alta pressione.
Vantaggi:
Operazione Veloce: Le valvole farfalla possono essere aperte e chiuse rapidamente, il che le rende ideali per situazioni di emergenza o sistemi che richiedono rapidità.
Dimensioni Compatte: Occupano meno spazio rispetto ad altri tipi di valvole, rendendole utili in spazi ridotti.
Costi Bassi: Sono relativamente economiche da produrre, offrendo un'opzione conveniente dal punto di vista del budget.
Settori di Applicazione
Le valvole farfalla sono utilizzate in vari settori industriali:
Gestione dell'Acqua: Ideali per il controllo del flusso nelle impianti di depurazione e nei sistemi di distribuzione dell'acqua.
Industria Chimica: Utilizzate per il trasporto di sostanze chimiche, è importante considerare la compatibilità dei materiali.
Alimentare e Bevande: Possono essere utilizzate in applicazioni di lavorazione alimentare che richiedono un design igienico.
Mantenimento e Riparazione
In caso di valvole farfalla, una manutenzione regolare può prolungarne la durata e le prestazioni. La manutenzione include la sostituzione delle guarnizioni, la lubrificazione e il controllo dei componenti meccanici. Una corretta manutenzione può prevenire guasti potenziali e migliorare l'efficienza operativa.
Le valvole farfalla, con la loro flessibilità, efficienza economica e capacità di operare rapidamente, sono tra le preferite in molti sistemi. Tuttavia, selezionare il design corretto è di fondamentale importanza per soddisfare le esigenze specifiche di ciascuna applicazione.
