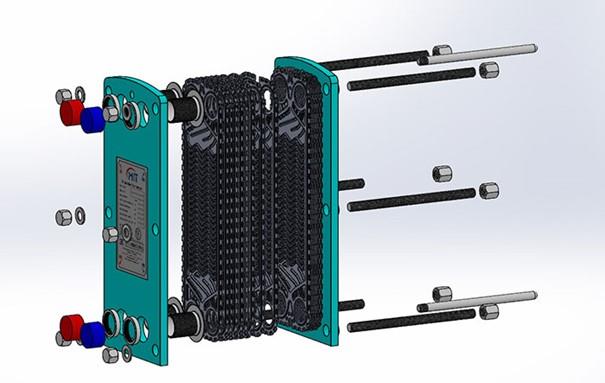

- I scambiatori di calore a piastre, che sono uno dei sistemi più efficienti nel campo del trasferimento di calore, sono composti fondamentalmente da corpo, piastre di trasferimento di calore, alberi di trasporto e raccordi di connessione.
- Nel complesso dei scambiatori di calore a piastre, i seguenti componenti sono generalmente disposti dall'avanti all'indietro: • Corpo anteriore con connessioni di entrata-uscita e informazioni sullo scambiatore.
- Aste di trasporto inferiore e superiore utilizzate per fissare le piastre dello scambiatore.
- La prima piastra che impedisce ai fluidi di entrare in contatto con il corpo anteriore.
- Le piastre di flusso dello scambiatore, che consentono il passaggio dei fluidi e forniscono il trasferimento di calore.
- L'ultima piastra che impedisce ai fluidi di entrare in contatto con il corpo posteriore.
- Il corpo posteriore che contiene istruzioni per il montaggio e la manutenzione e che può muoversi sugli alberi.
- Spine e guarnizioni che mantengono le piastre in una determinata misura di fissaggio.
Sul corpo anteriore dei nostri scambiatori di calore a piastre prodotti sotto il marchio MIT è presente l'etichetta dello scambiatore a piastre che contiene le seguenti informazioni.
- Informazioni sul modello dello scambiatore
- Numero di piastre dello scambiatore
- Numero di produzione dello scambiatore
- Informazioni sulla capacità dello scambiatore
- Temperature di prova e di utilizzo dello scambiatore
- Pressioni di prova e di utilizzo dello scambiatore
- Misura minima di fissaggio dello scambiatore
- Informazioni di contatto di Ekin Industrial
