Componenti che compongono lo scambiatore a tubi
Lo scambiatore a tubi è un tipo di scambiatore di calore che trasferisce calore tra fluidi ad alte temperature attraverso tubi.
Negli scambiatori di calore a tubi, la superficie di trasferimento del calore sono i tubi stessi. Mentre un fluido scorre attraverso questi tubi, un altro fluido scorre parallelamente o trasversalmente all'interno della struttura. Di conseguenza, il trasferimento di calore avviene sulle superfici dei tubi. In condizioni di alta pressione o temperatura, gli scambiatori a tubi sono preferiti rispetto agli scambiatori con guarnizioni o saldati. Gli scambiatori di calore a tubi sono un tipo di scambiatore di calore utilizzabile in tutti i processi e hanno diversi sottotipi.
Gli scambiatori di calore a tubi possono essere facilmente e sicuramente utilizzati per tutti i processi desiderati. Durante il processo di saldatura dei tipi di scambiatore a tubi, vengono utilizzate tecniche professionali di posizionamento dei tubi per ottenere il massimo rendimento dal trasferimento di calore.
Cosa compone gli scambiatori a tubi?

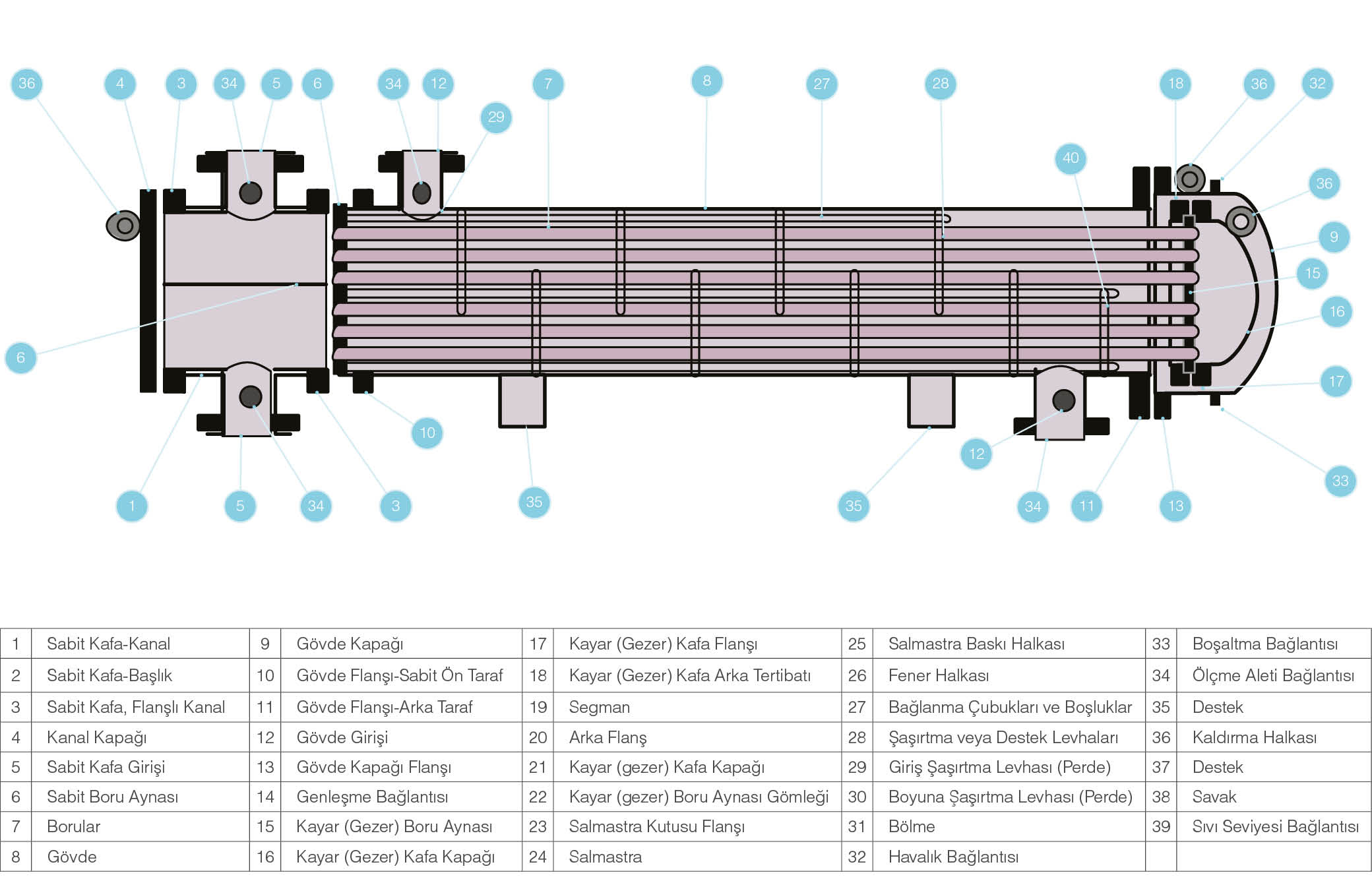

Le parti che compongono gli scambiatori a tubi sono le seguenti:
- Tubi diritti o piegati a forma di U che consentono il trasferimento di calore
- Corpo esterno realizzato in tubi o lamierati piegati
- Vetri o specchi su cui vengono fissati i tubi
- Paratie che dirigono e supportano i tubi e indirizzano il flusso all'interno della struttura
- Getti di ingresso e uscita del fluido sul lato del corpo
- Getti di ingresso e uscita del fluido sul lato del tubo
- Flange per fissare vetri e teste
- Piedi di supporto per il montaggio dello scambiatore su una base
- Isolamento termico per prevenire la perdita di calore dalle superfici esterne dello scambiatore

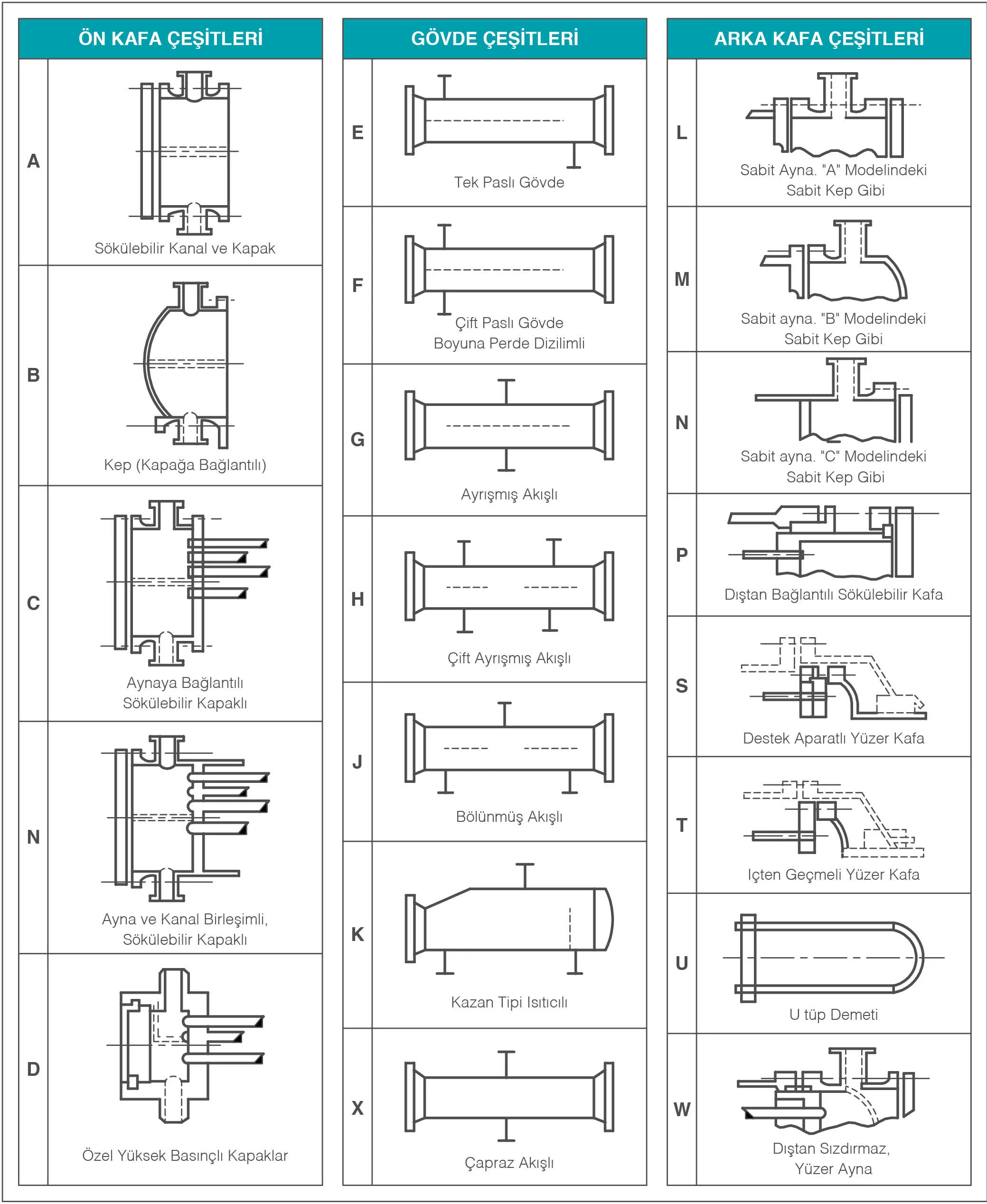

Scambiatori di tipo TEMA
