Cos'è un refrigeratore d'olio per ventole e come funziona?

Lo fluido caldo nel circuito dell'olio viene fatto passare attraverso il nucleo alette tubiere in alluminio brasato sottovuoto; una ventola a motore AC / DC / idraulico spinge l'aria ambiente attraverso questo nucleo trasferendo il calore nell'aria. Non è necessario un secondo fluido come l'acqua; è una soluzione compatta raffreddata ad aria.

In quali applicazioni è preferibile?

Hidrolik potenza unità, macchine utensili, presse, macchine per iniezione, compressori, macchine da cantiere mobili (costruzioni/agricoltura), apparecchiature marittime e ferroviarie, sistemi di supporto per l'energia e turbine eoliche sono ampiamente utilizzati in diversi settori. In situazioni in cui l'approvvigionamento idrico è difficile/non desiderato, lo spazio è limitato e si desidera mantenere basso il costo totale di possesso, spicca rispetto alle alternative a piastre/tubi/radiatore...

Come faccio a scegliere la capacità corretta? Di quali dati ho bisogno?

Isı yükü (kW) o yağ debisi (L/dk) e le temperature di ingresso/uscita dell'olio target Temperatura ambiente e posizionamento (chiuso/aperto, altitudine) Tipo e viscosità dell'olio (cSt a temperatura di esercizio) Perdita di pressione consentita (Δp) e limite di rumore Tipo di alimentazione (AC 230/400 V, DC 12/24 V, idraulico) Con queste informazioni, MIT consiglia il modello appropriato abbinando correttamente l'area superficiale del nucleo, il flusso d'aria del ventilatore e la geometria de...

Quali sono i limiti di pressione/temperatura e le opzioni di materiale?

Il modello è dipendente dall'applicazione; la pressione di lavoro tipica è nell'intervallo 10-20 bar, mentre la temperatura di esercizio varia ampiamente in base alla formulazione dell'olio. I nuclei sono realizzati in una lega di alluminio ad alta resistenza (brasata in vuoto); il collettore e i materiali di connessione sono selezionati in base all'applicazione. La compatibilità con oli minerali, sintetici ed ecologici (a base biologica) deve essere valutata insieme ai dati del produttore di...

Quali opzioni di controllo e protezione sono disponibili?

Termostato / interruttore termico (per accendere/spegnere la ventola o regolare la velocità gradualmente) Controllo della velocità proporzionale con ventola PWM/EC o invertitore di frequenza Valvola di by-pass/scarico (avvio a freddo e contro sovra Δp) Interruttore differenziale di pressione (avviso di sporco) Classe di protezione IP e isolatori di vibrazioni (per condizioni ambientali difficili) Queste opzioni mantengono la temperatura dell'olio in un intervallo ridotto, riducendo il consumo...

Cosa devo fare attenzione durante il montaggio e la manutenzione?

Lasciate spazio sufficiente sul lato di ingresso/uscita per il flusso d'aria; evitate la ricircolazione dell'aria calda. Assicuratevi di avere la direzione del flusso, l'isolamento dalle vibrazioni e supporti di montaggio robusti. Installate un filtro/cerniera adatto sulla linea di ingresso; l'aumento di Δp, l'aumento della temperatura dell'olio, il rumore/le vibrazioni sono segnali precoci di avviso. Mantenete pulite le alette del serpentino regolarmente (non usate aria compressa che potrebb...

Raffreddatori Olio con Ventola

Prodotti per il trasferimento del calore / Raffreddatori ad olio per ventole

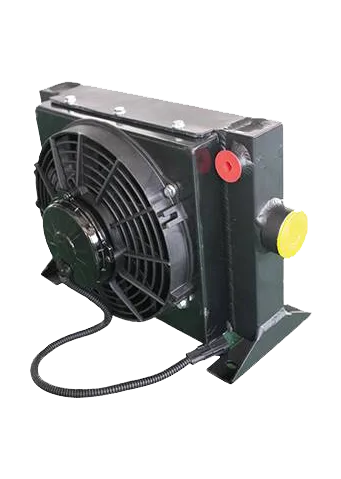

Raffreddatori a olio con ventola I raffreddatori a olio con ventola MIT sono un sistema di raffreddamento con vari utilizzi in settori come sistemi idraulici, motori di veicoli automobilistici, macchinari industriali, centrali energetiche, settore agricolo, edilizia, aviazione, navale e ferroviario. Vengono utilizzati per raffreddare l'olio dei sistemi idraulici, sfruttando l'aria ambiente che passa attraverso i tubi a ventola azionati da un motore AC, DC o idraulico. Le alette dell'elemento raffreddante in lega di alluminio ad alta resistenza vengono saldate al tubo mediante processo di brasatura eseguito sotto vuoto. La configurazione speciale dei tubi raffreddatori aumenta la turbolenza del fluido e di conseguenza la capacità di scambio termico. Inoltre, la presenza di alette speciali sui tubi raffreddatori migliora ulteriormente il coefficiente di conduzione termica generale. Di conseguenza, viene prodotto un prodotto molto piccolo, leggero, resistente, tecnologicamente avanzato ed ergonomicamente migliorato.

Informazioni Generali

Specifiche Tecniche

Aree di Utilizzo

3D Object

Modulo di Preventivo

I radiatori a olio con ventola non richiedono l'uso di un fluido aggiuntivo oltre all'aria e utilizzano l'aria come fluido. Occupano relativamente poco spazio rispetto ad altri scambiatori di calore. Poiché sono più economici rispetto ad altri apparecchi impiantistici, anche il costo del trasferimento di calore è inferiore. Nei luoghi in cui l'uso dei radiatori a olio con ventola non è pratico, vengono utilizzati scambiatori a piastre con guarnizioni, scambiatori brasati e scambiatori a tubi.

COMPONENTI DEI RADIATORI A OLIO CON VENTOLA

Le componenti di un radiatore aria-olio possono variare a seconda del design e dell'applicazione specifici, ma generalmente includono i seguenti elementi:

Alette e Tubi: Le alette sui tubi di un radiatore a olio con ventola giocano un ruolo importante nell'aumentare l'efficienza del trasferimento di calore. Queste alette sono progettate come strutture sottili e sporgenti sulla superficie esterna dei tubi attraverso i quali scorre l'olio. I tubi con alette guidano il flusso d'aria sull'unità scambiatrice di calore e assicurano una distribuzione efficiente del calore. Ciò contribuisce a ottimizzare le prestazioni di raffreddamento.
Ventilatore(i): I ventilatori sono utilizzati per far passare l'aria attraverso lo scambiatore di calore e aumentare il processo di raffreddamento. Di solito funzionano elettricamente e possono essere montati direttamente sul radiatore o montati in remoto a seconda del design.
Motore e Unità di Azionamento: C'è un motore e un'unità di azionamento per far funzionare i ventilatori. Questi possono essere una parte integrante del radiatore a seconda del design o un'unità separata.
Staffe di Montaggio o Supporti: Questi componenti forniscono un mezzo per montare saldamente il radiatore aria-olio sulla macchina o sulle strutture di raffreddamento. Le staffe di montaggio o i supporti sono progettati per garantire stabilità e corretta posizionamento.
Connessioni di Entrata e Uscita: Le porte per l'ingresso e l'uscita dell'olio sono essenziali. Queste connessioni consentono il flusso dell'olio nell'unità scambiatrice di calore facilitando il processo di raffreddamento.
Dispositivi di Controllo della Temperatura (Termostati): I radiatori a olio con ventola possono includere dispositivi di controllo della temperatura come termostati o valvole di controllo per regolare il flusso dell'olio o regolare la capacità di raffreddamento a seconda delle condizioni di esercizio.
Griglie Protettive, Telaio o Carrozzeria: Sono progettate per impedire l'ingresso di corpi estranei, residui o materiali indesiderati nel radiatore a olio con ventola. Prevengono danni all'unità scambiatrice di calore o ai ventilatori che potrebbero essere causati da oggetti estranei.

Il design e le caratteristiche specifiche di un radiatore aria-olio possono variare in base ad applicazioni, requisiti di raffreddamento e al tipo di macchina progettata per il raffreddamento.

MIT FANLI YAĞ SOĞUTUCU SERİSİ TEKNİK ÖZELLİKLERİ

Prodotto	Portata olio min-max	Capacità di raffreddamento max	Volt	Potenza	Aria	Ø Ventola	Giri Ventola	Protezione Elettrica	Capacità	Peso
FYS 12 - 12/24	10-40	3	12/24 DC	130	560	Ø167	4400	68	0.7	3.7
FYS 12 - 01	10-40	3	230 AC	25	450	Ø160	1450	44	0.7	3.7
FYS 13 - 12/24	20-80	6,5	12/24 DC	130	1.060	Ø225	3400	68	1.4	5.3
FYS 13 - 01	20-80	6,5	230 AC	63	680	Ø200	2750	44	1.4	5.5
FYS 14 - 12/24	40-100	10	12/24 DC	130	1.060	Ø225	3400	68	1.7	6.3
FYS 14 - 01	40-100	10	230 AC	63	680	Ø200	2750	44	1.7	6.3
FYS 15 - 12/24	60-120	14	12/24 DC	130	1400	Ø280	1400	68	2.3	8.1
FYS 15 - 01/02	60-120	14	230/400 AC	63	1.000	Ø250	1000	54	2.3	10
FYS 15 - 03 HYDROMOTOR	60-120	14	-	-	1.480	Ø250	1480	-	2.3	10
FYS 16 - 12/24	80-140	25	12/24 DC	130	1.710	Ø305	2570	68	4	12.5
FYS 16 - 01/02	80-140	25	230/400 AC	72	1.700	Ø300	1380	54	4	14
FYS 16 - 03 HYDROMOTOR	80-140	25	-	-	2.390	Ø300	1500	-	4	14
FYS 17 - 12/24	100-160	30	12/24 DC	130	2.630	Ø385	2900	68	5.7	18
FYS 17 - 01/02	100-160	30	230/400 AC	165	2.900	Ø350	1380	54	5.7	20
FYS 17 - 03 HYDROMOTOR	100-160	30	-	-	4.080	Ø350	1500	-	5.7	20
FYS 18 - 12/24	120-200	35	12/24 DC	260	2.800	Ø280 x2	2680	68	7.5	23
FYS 18 - 01/02	120-200	35	230/400 AC	100	2.000	Ø250 x2	1380	44	7.5	25
FYS 19 - 12/24	150-250	40	12/24 DC	130	2.630	Ø385	2900	68	9	26
FYS 19 - 01/02	150-250	40	230/400 AC	165	2.900	Ø350	1380	54	9	28
FYS 19 - 03 HYDROMOTOR	150-250	40	-	-	4.080	Ø350	1500	-	9	28
FYS 20 - 12/24	180-300	50	12/24 DC	260	3.420	Ø305 x2	2570	68	14	39
FYS 20 - 01/02	180-300	50	230/400 AC	450	6.900	Ø500	1320	54	14	46
FYS 20 - 03 HYDROMOTOR	180-300	50	-	-	7.200	Ø500	1500	-	14	46
FYS 21 - 01/02	250-500	75	230/400 AC	490	8.000	Ø400 x2	1400	54	18	ß

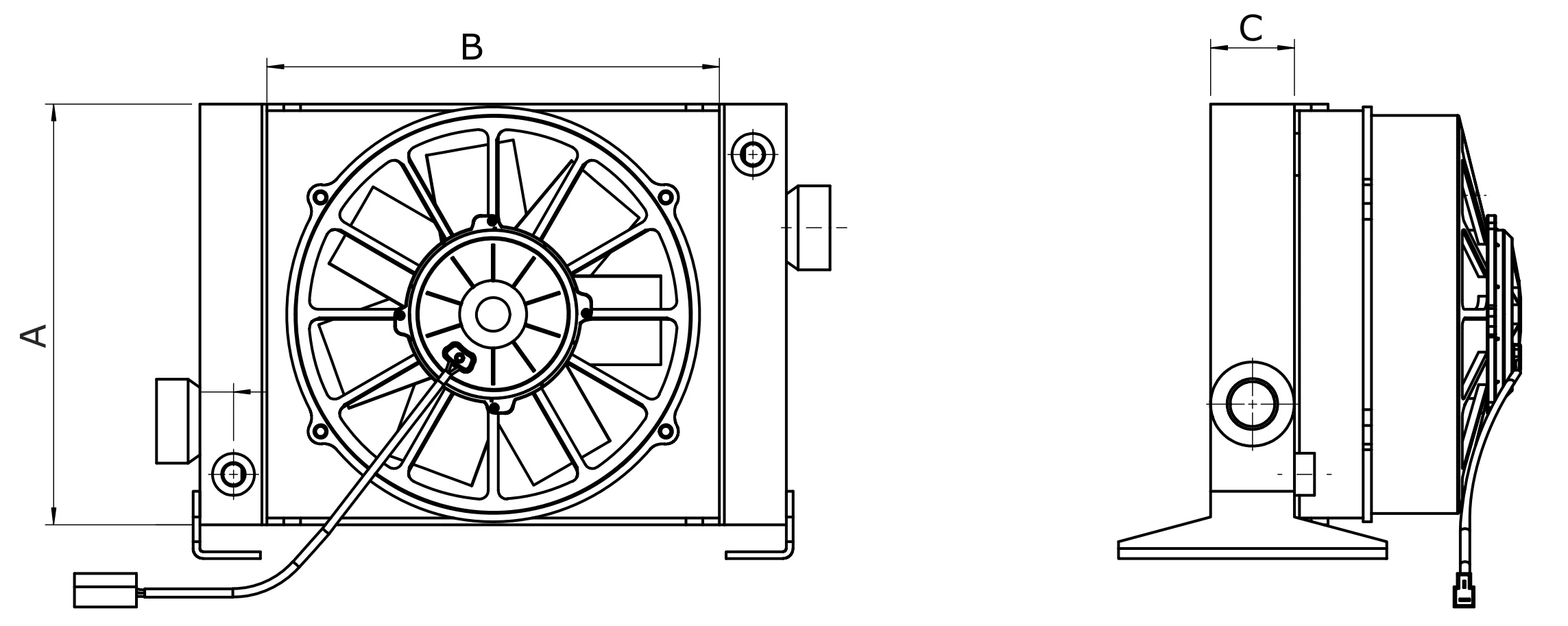

MIT FANLI YAĞ SOĞUTUCU SERİSİ BOYUTLARI
